Jinsheng Mist Forest-High Pressure Mist System הוא אחד מהיצרנים והספקים המובילים של יחידות ערפול אוטומטיות בלחץ גבוה בסין. אם אתה הולך לסיטונאי זול יחידת ערפול אוטומטית בלחץ גבוה תוצרת סין, מוזמן לקבל מדגם חינם מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר נמוך.

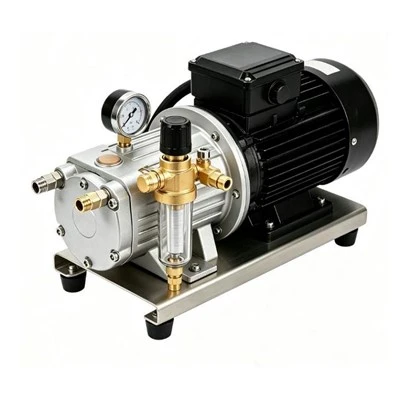

יחידת ערפול אוטומטית בלחץ גבוה מספקת מים בלחץ ובקרת הפעלה אוטומטית עבור מערכות ערפול בלחץ גבוה-. מים מסוננים נכנסים ליחידה, עוברים דרך משאבת הלחץ הגבוה- ומועברים לצינור הערפל בלחץ הפעולה הנדרש.
המכלול משלב את המשאבה, המנוע, רכיבי הלחץ, חיבורי המים והבקרות החשמליות ביחידה קומפקטית אחת. קיבולת המשאבה ותצורת הבקרה נבחרים בהתאם לזרימת הזרבובית, אזורי ההפעלה, תנאי הצנרת ואספקת החשמל באתר.
בקרת התחלה ועצירה אוטומטית מאפשרת למחזור הערפול לעקוב אחר לוח זמנים מוגדר או רצף מערכת.
כיצד פועלת היחידה
כניסת מים:מים מסוננים נכנסים דרך חיבור הכניסה ועוברים לחלק המשאבה. לחץ אספקת המים ותנאי הסינון מותאמים לתצורת המשאבה והזרבובית שנבחרו.
יצירת לחץ:משאבת הלחץ הגבוה- מעלה את לחץ המים לרמת הפעולה הנדרשת. זרימת המשאבה מותאמת לדרישה הכוללת של מעגל הערפול הפעיל.
פעולה אוטומטית:מדור הבקרה החשמלי מנהל את רצפי ההתנעה, העצירה וההפעלה של המשאבה בהתאם להיגיון הבקרה שצוין.
משלוח ערפל:מים בלחץ זורמים דרך קו ההפצה אל חרירי האטום. החרירים ממירים את זרם המים לטיפות דקות עבור היישום שנבחר.
מפרט טכני טיפוסי
|
פָּרָמֶטֶר |
תצורה טיפוסית |
|
סוג מוצר |
יחידת ערפול אוטומטית בלחץ גבוה{{0} |
|
לחץ עבודה |
50-70 בר |
|
זרימת מים |
4-12 ליטר לדקה |
|
כוח מנוע |
2.2–5.5 קילוואט |
|
ספק כוח |
220–380 וולט, 50/60 הרץ |
|
מצב שליטה |
התחלה/עצירה אוטומטית |
|
סוג משאבה |
משאבת בוכנה-בלחץ גבוה |
|
מים בינוני |
מים נקיים מסוננים |
|
הַתקָנָה |
יחידה קומפקטית, ארון או החלקה |
|
אפליקציות הפעלה |
בקרת קירור, לחות, אבק וריחות |
לחץ סופי, זרימה, כוח מנוע, תצורה חשמלית ופונקציות בקרה נבחרות מתוך דרישות החובה של המערכת.
פרמטרי בחירה
לחץ עבודה:הלחץ נקבע על ידי הזרבובית שנבחרה, ביצועי האטומיזציה הנדרשים והפסדים הידראוליים דרך הצינור. נקודת פעולת המשאבה צריכה להתאים ללחץ הנדרש במעגל הזרבובית.
זרימת מים:הזרימה הכוללת מחושבת ממספר חרירי ההפעלה וקצבי הזרימה האישיים שלהם. היחידה שנבחרה צריכה לספק את הזרימה הנדרשת בלחץ העבודה שצוין.
כוח מנוע:כוח המנוע מותאם ללחץ המשאבה ולזרימה. יש לאשר דרישות מתח, תדר והפעלה חשמלית לפני הייצור.
מצב שליטה:פונקציות הבקרה נבחרות בהתאם לרצף ההפעלה. האפשרויות יכולות לכלול הפעלה/עצירה אוטומטית, הפעלה בזמן ובקרה מבוססת אזור-.
אזורי יישום
דיכוי אבק
מספק מים בלחץ לפירות ערפל עדינות-לבקרת אבק באזורי טיפול בחומרים, עיבוד ואזורי עבודה תעשייתיים.
קירור תעשייתי
מספק ערפל מים מבוקר לאזורים חיצוניים, אזורי תהליך וסביבת ציוד שבהם נדרש קירור באידוי.
לחות
מזין חרירי ערפל עדינים-לבקרת לחות בסביבות ייצור, אחסון ותהליכים.
בקרת ריחות
מספק מים בלחץ למערכות אטום המשמשות לטיפול בריחות מבוקר ביישומים תעשייתיים וסביבתיים.
התאמת מערכת
עומס זרבובית:זרימת הזרבובית הכוללת קובעת את דרישת זרימת המשאבה הבסיסית. יש לאשר את כמות הזרבובית וקצב הזרימה האישית לפני בחירת היחידה.
אזורי הפעלה:בקרת אזורים מאפשרת לחלקים שונים של מערכת ערפול לפעול בהתאם לדרישות התהליך האישיות שלהם תוך שימוש ביחידת שאיבה משותפת.
תנאי צינור:קוטר צינור, אורך, גובה ואביזרים תורמים לאובדן לחץ. גורמים אלה כלולים בעת קביעת לחץ המשאבה הנדרש.
איכות מים:מים נקיים מסוננים תומכים בפעולת משאבה וזרבובית יציבה. רמת הסינון צריכה להתאים למבנה המשאבה ולגודל פתח הזרבובית.
תכונות בקרה אוטומטית
התחל ועצור
פעולת המשאבה האוטומטית עוקבת אחר רצף המערכת המוגדרת, ומפחיתה התערבות ידנית במהלך פעולה רגילה.
פעולה מתוזמנת
ניתן להגדיר מרווחי הפעלה עבור יישומים הדורשים מחזורי ערפול מבוקרים לאורך תהליך ייצור או סביבתי.
בקרת אזור
ניתן לשלוט באזורי ערפל נפרדים בהתאם לרצף הנדרש, מה שמאפשר זרימת מים לעקוב אחר החלק הפעיל של המערכת.
אינטגרציה חשמלית
תצורת הבקרה מותאמת למתח הזמין באתר, לתדירות ולפונקציות ההפעלה הנדרשות.
בנייה ורכיבים
המשאבה קובעת את הלחץ והזרימה הנדרשים עבור מעגל הערפול המחובר. בחירת המשאבה מבוססת על נקודת העבודה של המערכת.
תפוקת המנוע תואמת את מצב פעולת המשאבה שנבחר ולאספקת החשמל באתר.
רכיבי ויסות לחץ וחיבור הידראולי יוצרים את מעגל המים בין יציאת המשאבה לצינור הערפל.
סעיף הבקרה החשמלי מכיל את רכיבי ההפעלה וההגנה הדרושים לרצף האוטומטי שצוין.
בקרת איכות וייצור
בדיקת רכיבים
משאבה, מנוע, רכיבי לחץ, חלקים חשמליים וחיבורי מים נבדקים מול התצורה שצוינה לפני ההרכבה.
01
בקרת הרכבה
חיבורים הידראוליים וחשמליים נבדקים במהלך ההרכבה כדי לוודא מיקום וחיבור רכיבים נכונים.
02
בדיקת לחץ
המעגל ההידראולי שהושלם נבדק בתנאי לחץ מבוקרים לפני השחרור הסופי.
03
בדיקת חשמל
חיבורי חשמל, פונקציות בקרה ורצפי הפעלה אוטומטיים נבדקים מול דרישות החשמל המוגדרות.
04
בדיקה סופית
היחידה שהושלמה נבדקת עבור מצב החיבור, התקנת הרכיב, פעולת הבקרה וההרכבה הכוללת לפני האריזה.
05
מידע נדרש לבחירה
לחץ מערכת
ספק את לחץ הפעולה הנדרש במערכת הערפול או במעגל הזרבובית.
ביקוש מים
ספק זרימת מים כוללת, כמות הזרבובית וקצב זרימת הזרבובית עבור כל אזור הפעלה.
פריסת מערכת
אורך, קוטר, גובה ומספר אזורים של הצינור עוזרים לקבוע את חובת המשאבה הנדרשת.
אספקת חשמל
ציין מתח באתר, תדירות ואספקת חשמל זמינה לפני בחירת מנוע ובקרה.
אספקת חשמל
ציין מתח באתר, תדירות ואספקת חשמל זמינה לפני בחירת מנוע ובקרה.
תנאי מים
ספק את מקור המים הזמינים ואת מצב הסינון כך שניתן להתאים את תצורת המשאבה והזרבובית.
שאלות נפוצות
ש: מהי יחידת ערפול אוטומטית-בלחץ גבוה?
ת: זהו מכלול שאיבה ובקרה שלם המספק מים בלחץ למערכת ערפול בלחץ גבוה- ומנהל פעולה אוטומטית.
ש: כיצד נבחר היחידה הנכונה?
ת: הבחירה מבוססת על לחץ עבודה, זרימת מים כוללת, כמות זרבובית, אזורי הפעלה, תנאי צינור ואספקת חשמל.
ש: האם יחידה אחת יכולה לספק אזורי ערפל מרובים?
ת: כן. סידור בקרה והפצה מתאים יכול להפעיל מספר אזורים בהתאם לרצף המערכת שצוין.
ש: איזו איכות מים נדרשת?
ת: מים נקיים מסוננים משמשים למעגל הערפול. דרישת הסינון תלויה במבנה המשאבה, גודל פתח הזרבובית ואיכות המים.
ש: האם ניתן להגדיר את היחידה עבור פרויקטים שונים?
ת: כן. ניתן להגדיר קיבולת משאבה, כוח מנוע, אספקת חשמל, טווח לחץ ופונקציות בקרה אוטומטית בהתאם לדרישות הפרויקט.
